液动百叶阀

液动百叶阀

查看更多【冶金阀门】产品

产品简介

产品详情

产品详细说明

产品名称:电液动百叶阀

1.型 号:FDBD-6

2·公称通径:50~4500

3·适用温度:≤180℃

4·驱动方式:手动、涡轮、电动

5·电液动百叶阀适用介质:空气、含尘气体及其他气体 电动矩形百叶式调节蝶阀用途及特点电动百叶式蝶阀配置电动执行机构广泛应用于建材、

冶金、矿山、电力等生产过程,能自动控制或手动控制调节管路中的介质流量

     当挡板在90℃行程内开度变化时,通过管路中的工质流量和压头也相应呈线性改变,风门的线性调节特性优良,运行稳定可靠。

二,电液动百叶蝶阀用途及特点电动百叶式蝶阀配置电动执行机构广泛应用于建材、冶金、矿山、电力等生产过程,能自动

控制或手动控制调节管路中的介质流量。

三,电液动百叶阀是我公司的一种新型节能可靠的气流调节设备。电动百叶阀阀适用于冶金、矿山、煤炭、建材、化工、电力等行业的风机进、出口及通风管道上,对管路中流量进行电动调节。

四, 矩形百叶阀设计新颖、结构合理、重量轻、

采用多轴多叶式、流阻小、流体均匀、启闭力小、转动灵活可靠。百叶式电动气流调节阀配用Z型或ZA型电动装置,可单独操纵或远距离集中控制,是各种风管系统中理想的气流调节设备。

五,SDBD-0.5C矩形百叶阀技术参数表

公称压力 漏风率 介质流速 适用温度 适用介质

0.05MPa 1.5% ≤30m/s -20~300℃ 空气、粉尘气体等

六,SDBD-0.5C矩形百叶阀外形尺寸表

A1×B1 A2×B2 A3×B3 L n-d X Y L1 L2 重量(kg)

128×92 182×148 160×126 160 14-Φ7 4 3 755 550 102

144×104 198×160 176×135  160  14-Φ7   767  108

160×115 214×171 192×150  160  14-Φ7   778  115

179×129 233×185 212×162  160  14-Φ7   792  118

202×145 258×204 236×180  160  14-Φ7   811  124

196×128 150×184 228×165  160  14-Φ7   791  122

221×144 175×200 252×177  160  14-Φ7   807  128

245×160 299×216 284×192  160  14-Φ7   823  132

274×179 328×235 305×212  160 18-Φ7 5 4 842  143

309×202 365×261 340×236  160    868  158

227×163 293×232 270×204  160 14-Φ10 4 6 839  130

256×184 322×253 296×228  160    860  134

288×207 354×276 330×252  160 18-Φ10 5 4 883  154

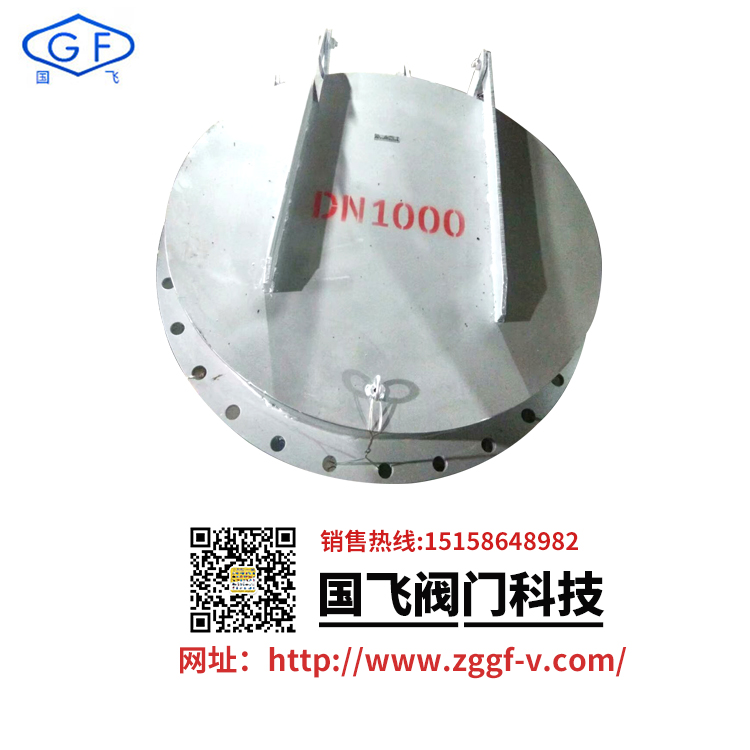

上一篇:钢制闸门

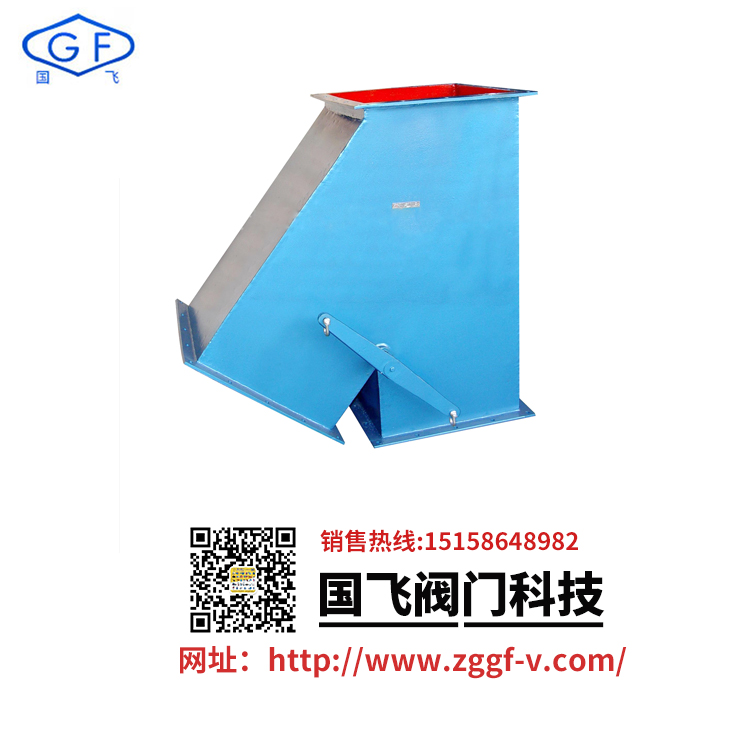

下一篇:重锤泄灰阀
