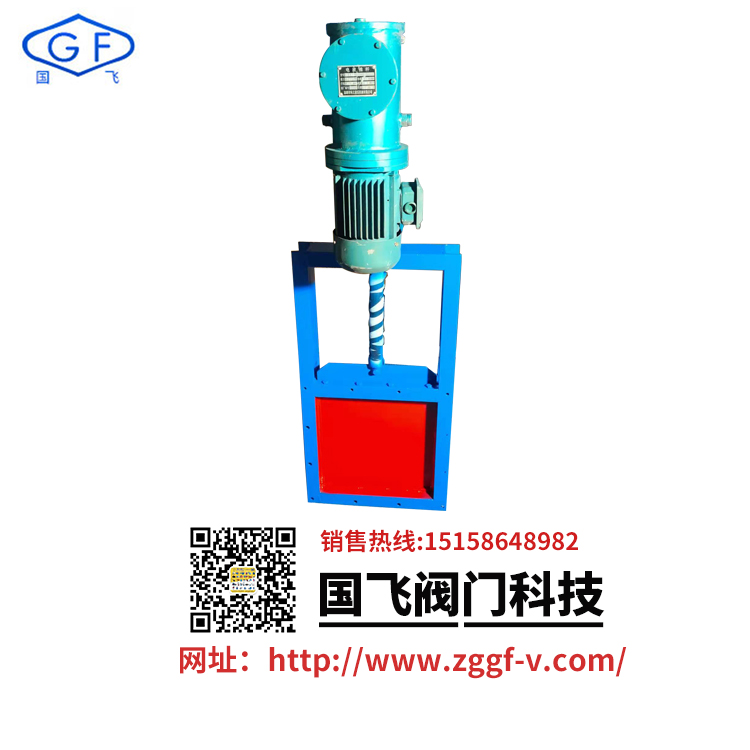

电动插板阀

电动插板阀

查看更多【插板阀】产品

产品简介

产品详情

电动插板阀厂家特点: 结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。

产品详细说明

产品名称:电动插板阀

一,产品型号:LCD

    电动插板阀用途: 是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、

化工等行业控制流量变化或迅速切断。

二,特点:

    结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。

三,主要零件材料及连接尺寸:

类别   A×A      B×B      C×C     H    L    n-d   重量

单向 200×200  256×256 296×296   820  100  8-Φ12  62

     250×250  306×306 346×346   930  100  8-Φ14  70.5

     300×300  356×356 396×396   1050 100  8-Φ14  81

     400×400  456×456 496×496   140  100  12-Φ14 114

     450×450  510×510 556×556   1450 120  12-Φ18 130

     500×500  560×560 606×606   1610 120  16-Φ18 147

双向 600×600  660×660 706×706   1830 120 16-Φ18  169

     700×700  770×770 820×820   2130 140 20-Φ18  236

     800×800  870×870 920×920   2440 140 20-Φ18  303

     900×900  974×974 1030×1030 2660 160 27-Φ23  424

   1000×1000  10741074 1130×1130 2870 160 24-Φ23  636

四,说明 LMD-单向 I-手轮 距地面小于1.7米用手轮,大于1.7米用链轮 链条节数M=0.105X-113(X是丝杆中心离地面度度) LMS-双向 Ⅱ-链轮 .

注:1、电动插板阀本阀可按用户设计制造; 2、有关标准请参阅
